Instalasi Pemasangan Ariston 081288514852 Water Heater Berikut ini beberapa hal yang perlu diperhatikan sebelum memasang water heater atau pemanas air listrik sbb :
Kran mixer atau yang biasa kita kenal dengan kran panas dingin yang memiliki 2 saluran yaitu saluran air panas dan saluran air dingin yang nantinya akan digunakan untuk menyalurkan air dari water heater. Untuk Merk keran shower gunakan produk yang berkualitas dan bergaransi, karena keran yang murah dengan bahan bermutu rendah rentan mengalami kebocoran, patah atau bahkan tidak berfungsi.
tersedia berbagai merk ternama dan berkualitas erta bergaransi mulai dari 2- 10 tahun seperti merk Toto, american Standard, Grohe, teka, Hansgrohe serta Roca. Anda dapat memilih merk sesuai keinginan anda.
Water heater listrik lebih baik dipasang minimal 1.5m dari lantai agar memudahkan Anda dalam pemasangan dan pengaturan pada water heater serta agar terhindar dari cipratan air saat kita sedang mandi., atau jika memungkinkan water heater juga bisa dipasang diatas plafon atau dinding luar dari kamar mandi.
Pasang saluran air panas water heater ke pipa air panas dengan menggunakan fleksibel yang lentur dan tahan panas. Begitu juga dengan pemasangan pipa saluran air dingin. Untuk lebih jelasnya lihat skema pemasangan water heater yang benar berikut ini :
Petunjuk Pemasangan Water Heater Ariston Yang Baik dan Benar
Instalasi Pemasangan Ariston Water Heater Tidak semua peraturan setempat mengizinkan pemasangan pemanas air di kamar mandi. Pembeli dikenakan biaya pemasangan,pabrik tidak bertanggung jawab atas kerusakan yang disebabkan oleh kesalahan pemasangan atau tidak mengikuti petunjuk terdapat dalam buku panduan pemasangan water heater ariston Indonesia.
Persyaratan :
- Sistim kelistrikan harus memenuhi spesifikasi yang disebutkan dalam buku panduan
- Katup pengaman yang disertakan dengan pemanas air tidak dapat dimodifikasi atau ganti
- Pemasangan harus dilakukan oleh teknisi yang berpengalaman
Mesin pemanas air ariston harus dipasang sedekat mungkin dengan lokasi penggunaan,yakni untuk mencegah penyebaran air panas disepanjang instalasi pipa. Untuk proses perawatan nantinya sisakan jarak sekitar 50 cm agar komponen listrik dapat di jangkau dengan mudah. Alat kait pemasangan dinding harus mampu menahan berat sebesar tiga kali berdiameter 10 mm.
baca : tukang pasang water heater ariston murah berkualitas
( sekrup pendukung hanya digunakan untuk dinding beton atau dinding yang padat,pemakaian diperbolehkan untuk menggunakan jenis sekrup yang sesuai menurut struktur dari dinding)
Untuk Kapasitas 10 – 30 Liter
Pemanas air ini terdiri daru dua model pemasangan,pemasangan diatas wastafel (over sink ) dan pemasangan dibawah wastafel ( under sink ). Pasang bracket yang disediakan untuk pemasangan di dinding,kemudian kencangkan baut pengikat untuk bracket dengan ukuran yang sesuai untuk tipe dinding. Pasang unit pemanas air ariston ke kait dinding,lalu tarik ke bawah untuk memastikan bahwa pemanas air tersebut sudah terpasang dengan benar.
Sambungan saluran air masuk dan saluran air keluar dengan pipa atau alat yang tahan terhadap tekanan air dan temperatur air panas yang biasanya dapat mencapai 80oC lebih. Oleh sebab itu kami dari Alharsun Indo menyarankan agar tidak menggunakan material yang rentan terhadap temperatur tinggi. Pasang sambungan “T” ke pipa saluran masuk air dingin dengan stop kran. Pada salah satu sisi sambungan “T”,pasang kran untuk mengosongkan pemanas air ariston yang hanya dapat dibuka dengan menggunakan alat (B gambar 1 ). Pada sisi lain dari sambungan “T”,pasang katup pengaman yang disediakan ( A gambar 1).
Bagian ini harus tersambung dengan distribusi air dingin melalui pipa fleksibel. Jika kran pengosongan perlu dibuka,maka pipa pembuangan untuk keluar juga harus dipasang (C gambar 1 )
Pada saat memasang katup pengaman,jangan mengencangkan terlalu kuat dan jangan melakukan modifikasi pada katup yang sama. Katup pengaman dipasang sesuai dengan nilai pada label teknik. Sedikit tetesan air adalah normal selama berlangsung pemanasan,untuk itu kami menyarankan anda menghubungkan selang pembungan pada katup ini ( biarkan selalu terbuka ) yang dipasang agak miring mengarah bawah agar tidak menimbulkan kondensasi.
Jika tekanan pada pipa saluran air intlet mendekati batas nilai katup,pasanglah unit penurunan tekanan sejauh mungkin dari unit pemanas air ariston. Jika dipasang unit pencampur (kran atau penyemprot),bersihkan pipa dari semua kotoran yang dapat menimbulkan kerusakan.
Untuk kapasitas 10 – 30 liter

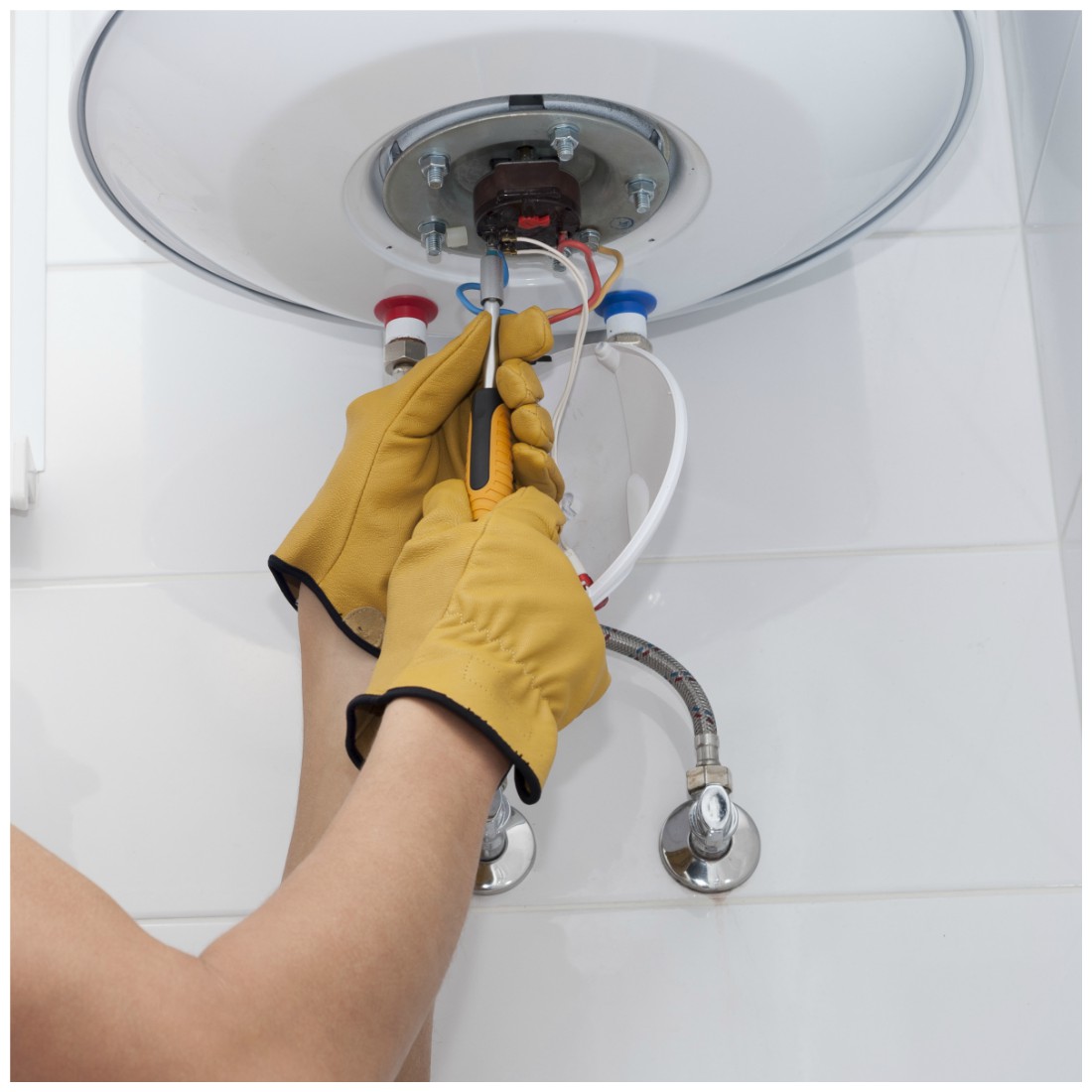

Kabel listrik ( tipe VV – F3x1 diameter 8,5 mm ) dimasukkan kedalam lubang F sesuai gambar 3 yang terdapat di belakang unit,kemudian dorong kabel hingga mencapai slot V gambar 4 thermostat. Untuk memutuskan hubungan listrik dari jaringan,gunakan sakelar bipolar yang baik dilengkapi CEI-EN ( bukaan kontak sakelar sedikitnya 3 mm ),lebih baik dilengkapi dengan sekering). Kabel listrik kemudian disambung ke penjepit ( M gambar 4 ). Pemanas air ariston harus terhubung ke tanah (arde) dan kabel tanah ( biasanya berwarna kuning hijau dan lebih panjang dari kabel lainnya ) di hubungkan ke terminal ( T gambar 4 ) ditunjukkan dengan symbol air. Sebelum memulai bekerja,pastikan agar tegangan jaringan listrik telah sesuai dengan nilai pada pemanas air tersebut.
Sebelum unit pemanas air ariston dihubungkan ke sumber daya listrik,isi unit tangki pemanas air dengan air dari pipa saluran air dingin,yakni dengan membuka kran utama air panas hingga tangki pemanas air tidak lagi berisi udara. Periksa kebocoran air,flens dan bila perlu kencangkan secara berlahan. Jika menggunakan model dengan flens yang dapat mengunci secara otomatis,pastikan agar flens tepat berada di tengah,terahir kencangkan dengan mur yang dipasang di tengah penahan flense. Untuk menghidupkan pemanas air ariston ,tekan sakelar. Untuk tipe model yang tidak dilengkapi dengan saklar,pengoperasian unit ariston water heater dengan cara memutar knop kontrol berlawanan arah jarum jam.
Mengatur temperature pengoperasian
Untuk model tanpa knop pengaturan temperatur ,thermostat di stel ke posisi maksimum,jika Anda ingin menurunkan temperature untuk menghemat listrik,lepaskan unit dari sumber listrik,buka penutup,kemudian putar knop thermostat berlahan-lahan dengan obeng sesuai dengan tanda +/- yang terdapat pada knop.
“ jika pemanas air tidak dilengkapi dengan kabel listrik,pemanas air tersebut dapat dihubungkan ke terminal utama dengan kabel tetap dan pipa yang kokoh.
